分布式系统的可观测性

#从单体应用到分布式应用的可观测性

分布式系统观测性的三大基石

#Logging

日志记录本质上是一个事件。大多数语言、应用程序框架或库都支持日志,表现形式可以是字符串这样原始的非结构化数据,也可以是JSON等半结构化数据。开发者可以通过日志来分析应用的执行状况,报错信息,分析性能…… 正因为日志极其灵活,生成非常容易,没有一个统一的结构,所以它的体量也是最大的。

对于单体应用,查看日志我们可以直接登上服务器,用headtaillessmore等命令进行查看,也可以结合awksedgrep等文本处理工具进行简单的分析。但是分布式应用,面对部署在数十数百台机器的应用,亟需一个日志收集、处理、存储、查询的系统

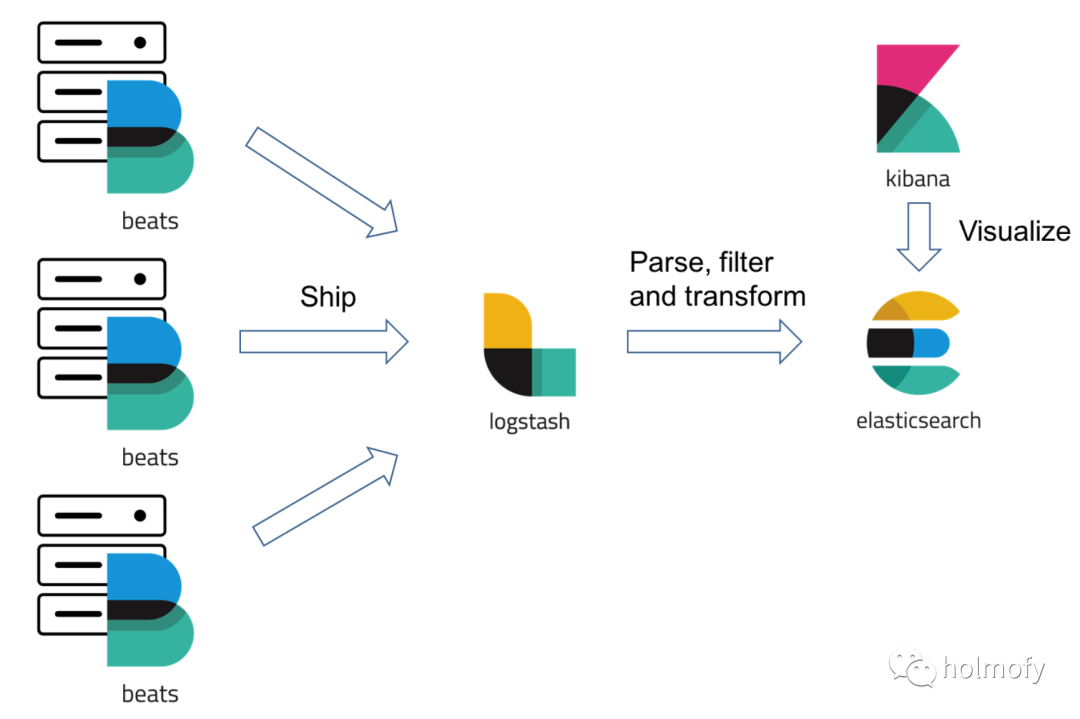

开源社区最早流行的是Elastic体系的ELK。Logstash负责收集,ElasticSearch负责索引与存储,Kibana负责查询与展示。ElasticSearch支持全文索引可以进行全文搜索,而且支持DocValue可以用于结构化数据的聚合分析。再加上MetricBeats提供了监控指标的收集,APM提供的链路收集,Elastic俨然已是一个集Logging、Metrics、Trace的大一统技术体系。这主要是因为早期的

Elastic野心很大,但是这也导致ElasticSearch并不专注在其中的一个领域。

1、使用全文索引受限于分词器,对于日志查询非常鸡肋(两个单词能搜索到,三个单词就搜索不到的现象也不少)。

2、而且索引阶段特别耗时,很多用户都无法忍受ElasticSearch索引不过来时抛出的EsReject。

3、另外,ElasticSearch除了用于全文搜索的倒排索引,还有store按行存储,在_source字段中存储JSON文档,docValue列式存储,对于不熟悉ElasticSearch的开发者来说,意味着存储体量翻了好几倍,ElasticSearch的高性能查询严重依赖于索引缓存,官方建议机器的内存得预留一半给操作系统进行文件缓存,这套吃内存的东西对普通的日志查询简直就是小题大做。

4、还有ElasticSearch在生产环境至少得部署三个节点,否则由于网络波动容易出现脑裂

5、基于JVM的Logstash极其笨重,经常因为GC无响应导致日志延时,作为采集日志的agent有点喧宾夺主,为此Elastic专门用Go语言开发了轻量级的FileBeat日志采集工具。由FileBeat负责采集,Logstash负责解析处理。

ELK

目前K8s生态下以Fluentd和C语言编写的fluent-bit为主作为日志收集工具,Grafana开发的Loki负责存储。Loki去掉了全文索引,使用最原始的块存储,对时间和特定标签做索引,这和Metrics领域的Prometheus类似。

image-20211118103512775

#Metrics

单体应用中应用的性能可以通过Linux自带的各种工具进行观测。

比如最常用的top命令可以看到每个进程的CPU、内存等使用情况,mpstatvmstatiostat可以看到系统的CPU、内存、磁盘读写等情况。

Linux Performance

对于不同语言编写的应用也有针对应用内部的监控工具,如Java体系有jmapjconsoleEclipse Memory Analyzer等工具,JDK也提供了JMX对应用指标接口进行标准化。

在分布式系统中,由于应用部署在多台机器上,应用性能的观测面临着巨大的挑战。

指标数据和日志数据的区别在于它更加结构化,而且这些metrics的结构化数据与传统的OLTP数据库中的数据,区别在于:

  • 数据不可变,只有插入,没有修改
  • 按时间依次生成,顺序追加
  • 数据量远比传统的OLTP数据库大
  • 主要以时间戳和单独的主键(serverId、deviceId、accountId……)做索引
  • 数据通常需要聚合。需要看同一秒内应用所有机器的整体性能,就需要把这些机器的数据聚合起来

这类数据也被称为时序数据时序数据库的发展就是专门用来解决这类数据的存储问题。

正因为时序数据是按照时间依次生成顺序追加的,所以除了早期的VividCortex(基于MySQL)TimeScaleDB(基于PostgreSQL)使用就地更新的B+树来存储,其他大多数时序数据库都是用LSM-Tree(Log-Structured Merge Tree)作为底层的索引结构(在InfluxDB中被叫做Time-Structured Merge Tree)。

image-20211118103722343

时序数据并不局限于系统与应用的性能指标,还包括了各种业务指标,如互联网应用的流量分析、接口性能、消息发送量……物联网传感器的功率、风速、温度等各种信号……金融领域的股票交易数据……

目前prometheus+grafana的组合几乎成了分布式系统指标观测的事实标准。

image-20211118104006562

#Trace

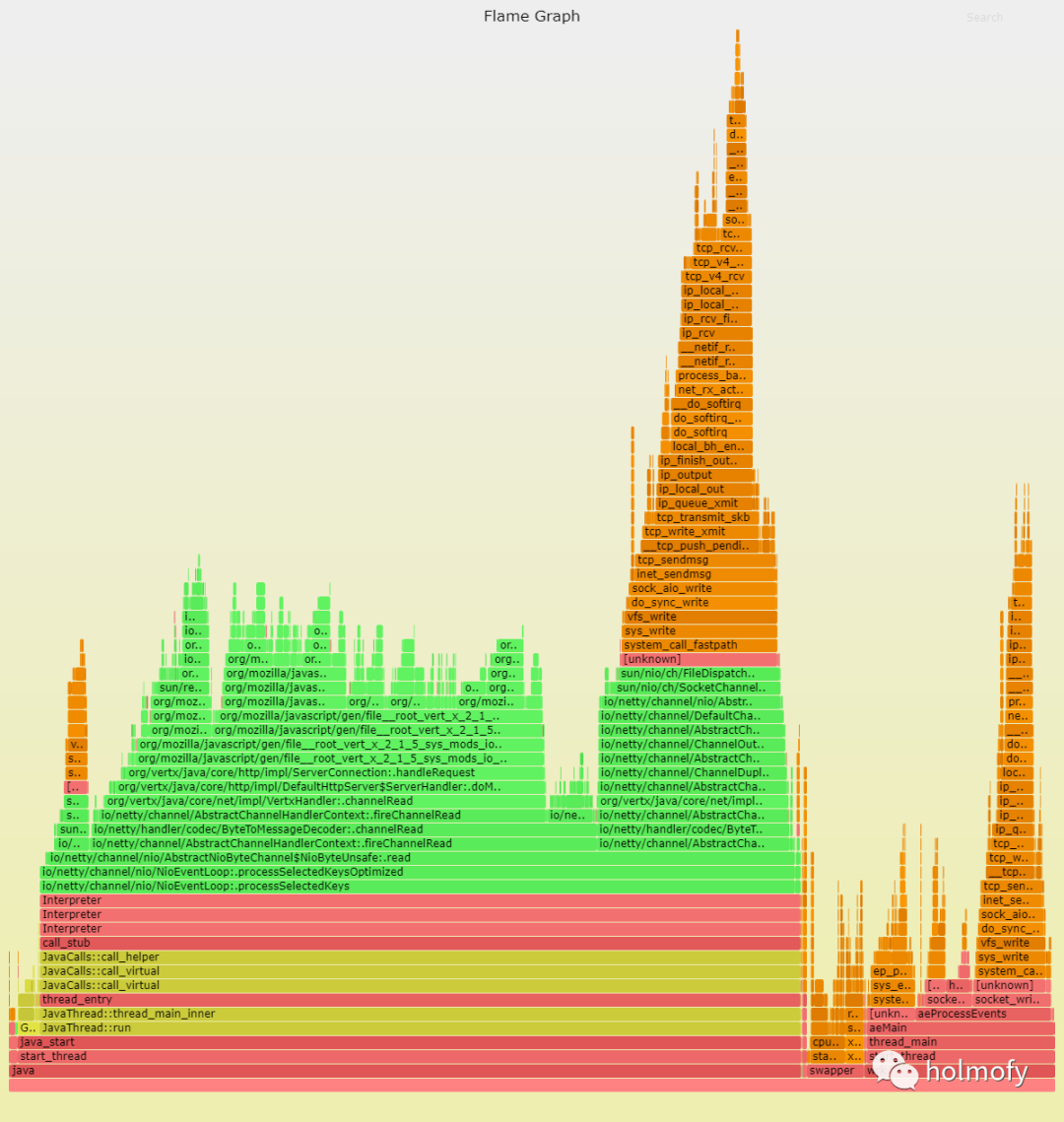

单体应用的调用只局限于内存的堆栈,可以通过stack trace进行调用链追踪,调用的性能分析可以通过这些堆栈生成相应的火炬图进行可视化。github上也有大多数语言应用生成火炬图的工具,使用火炬图能方便地分析各个函数的调用深度和调用消耗。

FlameGraph

但是分布式应用,不再是内存内的堆栈调用了,而是穿透网络的RPC调用。用户一个请求过来,从A服务到B服务再到C服务……这个调用链可能很长。再也不能像单机版应用一样直接看程序堆栈,直接用火炬图就能分析应用的性能了。而且一个应用部署了多台机器,具体调用了集群中哪台机器也是不知道的。

这就催生了调用链收集的工具,将分布式应用的调用链整成一个跟程序堆栈类似的东西,最好还能告诉我每个服务调用过程中的耗时,这就是Distributed Tracing

最早谷歌的Dapper论文就介绍了谷歌是怎么实现这个功能的。然后开源社区便产出了Zipkin、Jaeger等优秀工具,Spring Cloud也有一个Sleuth,这种组件很多,每种实现可能有所差别。

在谷歌论文里服务之间的调用被称为Span,整个链路被叫做Trace,但是在一些实现里服务间的调用被称为Rpc或者其他的名字,为了规范链路追踪的技术,有了OpenTracing标准和OpenCensus标准。

但是,OpenTracing和OpenCensus的出发点不一样。由社区发起的OpenTracing专注于链路追踪相关概念的统一,与具体实现无关,是一套链路追踪的规范。由谷歌主导的OpenCensus包括了Metrics和Trace两者数据收集的规范与对应的实现,后面微软的加入也更能证明这个项目的实力。

随着K8s催生的云原生的发展,OpenTracing和OpenCensus合并到了OpenTelemetry,并且将Traces, Metrics, Logs进行了统一。目前OpenTelemetry是云原生基金会的孵化项目,是K8s生态分布式观测系统的未来。

image-20211118104143121

#分布式观测系统的架构

Logging、Metrics、Tracing三者架构上基本是一致统一的,但是这里面可选的组件可谓是百花齐放。

比如FileBeat和MetricBeat可以负责Logging和Metrics的日志采集,由Logstash处理后存入ElasticSearch;ElasticAPM Agent可以负责Tracing的数据采集,由APM Server处理后存入ElasticSearch;Kibana中提供了Logging、Metrics、Tracing的可视化;Elastic官方提供了kibana-alerting用于告警,开源社区也有一个ElastAlert插件可以提供告警功能。

EFK

1、Library:应用内生成数据。Logging领域的库不胜枚举,Metrics和Tracing领域也有很多。

Library

2、 Collector Agent:负责在服务器节点上采集数据,有一些能做简单的数据处理,如从日志中拆解字段,过滤清洗日志等。

Agent

3、Transport:负责中间转储,防止日志丢失,为日志处理流程提供相对高的可靠性。

Transport

4、Storage:负责数据的存储,可以根据数据的不同schema(非结构化的大文本日志类,半结构化的JSON文档类型,结构化的)选用适合的存储。

Storage

5、Visualization & Dashboarding:负责将数据可视化展示,生成相应的仪表盘

Visualization

6、Alerting:负责对异常进行告警

Alerting

#基于Grafana的一站式分布式观测系统

最早Grafana是为了弥补Kibana没有Metrics指标统计功能的一个分支,2014年首次发布,目标是为Prometheus、InfluxDB、OpenTSDB等时序数据库提供可视化界面,后面逐渐支持传统关系型数据库。

Kibana和Grafana走向了两个不同的发展道路。Kibana作为ElasticSearch的可视化工具,最早只支持日志查询,之后围绕着ElasticSearch存储功能的不断升级改进,才有了后面的Metrics和Tracing的功能。Grafana最早没有自己的存储功能,它通过接入各种数据库(也支持ElasticSearch),来实现Metrics功能。

在2019年~2021年获得三轮融资后,依次有了Loki、Tempo专门支持Logging、Tracing的开源产品。

image-20211118111959974

#OpenTelemetry

OpenTelemetry是由两个项目合并而成:由开源社区主导的OpenTracing,由谷歌主导微软支持的OpenCensus。OpenTracing只是制定了Tracing相关的标准,OpenCensus提供了Tracing和Metrics采集与收集的相关实现。两者合并后目标是将Logging、Tracing、Metrics三者的采集与收集进行统一,并指定一个数据编码与传输规范——OpenTelemetry Protocol Specification

截至当前(2021年11月),OTLP规范的Tracing和Metrics已经稳定,Logging目前还在Beta版本。

image-20211118112912951

opentelemetry-cpp-contrib还提供了nginx的支持(C/C++语言实现的)。

#Loki

日志数据的写是由Loki中的Distributor和Ingester两个组件处理,整体的流程如下图红线部分,读取过程由蓝线部分表示。

Loki Architecture

除此之外,Loki还提供了一个独立的应用loki-canary用于监控日志抓取性能。

Loki Canary

使用grafana即可通过LogQL查询日志

image-20211118105337310

#Tempo

Tempo
