SpringMVC源码浅析

先来看一张整体的处理过程图:

SpringMVC原理图

下面的Spring源码版本为4.3.12,是目前最新的稳定版本。

源码版本不一致,可能会有稍许差异。

请求的分发

DispatcherServlet.doDispatcher()

先看一下DispatcherServlet方法的核心方法doDispatch:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
HttpServletRequest processedRequest = request;
HandlerExecutionChain mappedHandler = null;
boolean multipartRequestParsed = false;

// 这个主要用于处理异步任务
// handler可以返回Callable、WebAsyncTask、ListenableFuture等对象
// 这些任务都会交给WebAsyncManager处理,不过这些特性需要Servlet3.0容器的支持
WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);

try {
ModelAndView mv = null;
Exception dispatchException = null;

try {
// 检查是否为multipart/form-data请求(文件上传),
// 如果是则使用multipartResolver解析请求。
processedRequest = checkMultipart(request);
multipartRequestParsed = (processedRequest != request);

// 根据请求匹配handlerMappings
// 调用HandlerMapping.getHandler方法得到HandlerExecutionChain
// HandlerExecutionChain中包装了拦截器链和handler
mappedHandler = getHandler(processedRequest);
if (mappedHandler == null || mappedHandler.getHandler() == null) {
// 没找到handler就返回
noHandlerFound(processedRequest, response);
return;
}

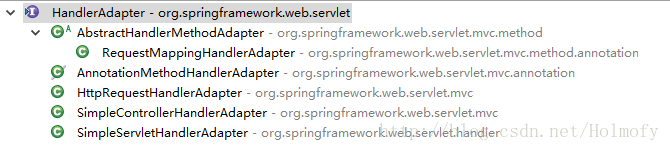

// 根据handler的类型选用合适的HandlerAdapter
// HandlerAdapter用来适配不同类型的handler
HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());


String method = request.getMethod();
boolean isGet = "GET".equals(method);
if (isGet || "HEAD".equals(method)) {
// 如果handler支持last-modified头信息,则处理该头信息
// 查看handler中指定的资源过期时间
long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
if (logger.isDebugEnabled()) {
logger.debug("Last-Modified value for [" + getRequestUri(request) + "] is: " + lastModified);
}
if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
return;
}
}

// 调用过滤器链的preHandle方法
// 如果拦截器返回false,则直接返回
if (!mappedHandler.applyPreHandle(processedRequest, response)) {
return;
}

// 真正调用Handler的地方
mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

if (asyncManager.isConcurrentHandlingStarted()) {
return;
}

// 如果没有返回view则尝试使用默认的view
applyDefaultViewName(processedRequest, mv);

// 调用过滤器链的postHandle方法
// postHandle方法中可以操作ModelAndView
mappedHandler.applyPostHandle(processedRequest, response, mv);
}
catch (Exception ex) {
dispatchException = ex;
}
catch (Throwable err) {
// As of 4.3, we're processing Errors thrown from handler methods as well,
// making them available for @ExceptionHandler methods and other scenarios.
dispatchException = new NestedServletException("Handler dispatch failed", err);
}
// 解析View
// 渲染ModelAndView
// 调用过滤器链的afterCompletion方法
processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}
catch (Exception ex) {
// 调用过滤器链的afterCompletion方法
triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
}
catch (Throwable err) {
// 调用过滤器链的afterCompletion方法
triggerAfterCompletion(processedRequest, response, mappedHandler,
new NestedServletException("Handler processing failed", err));
}
finally {
if (asyncManager.isConcurrentHandlingStarted()) {
// Instead of postHandle and afterCompletion
if (mappedHandler != null) {
mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
}
}
else {
// Clean up any resources used by a multipart request.
if (multipartRequestParsed) {
cleanupMultipart(processedRequest);
}
}
}
}

请求处理器的执行链

HandlerExecutionChain

HandlerExecutionChain主要负责拦截器链的调用,另外还保存了handler的引用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
public class HandlerExecutionChain {

private final Object handler;

private HandlerInterceptor[] interceptors;

private List<HandlerInterceptor> interceptorList;

private int interceptorIndex = -1;

// 执行拦截器链的preHandle方法
boolean applyPreHandle(HttpServletRequest request, HttpServletResponse response) throws Exception {
HandlerInterceptor[] interceptors = getInterceptors();
if (!ObjectUtils.isEmpty(interceptors)) {
// 正序
for (int i = 0; i < interceptors.length; i++) {
HandlerInterceptor interceptor = interceptors[i];
// 执行拦截器链的preHandle方法
if (!interceptor.preHandle(request, response, this.handler)) {
// 如果拦截器返回false,则直接调用triggerAfterCompletion,然后并返回
triggerAfterCompletion(request, response, null);
return false;
}
this.interceptorIndex = i;
}
}
return true;
}

// 执行拦截器链的postHandle方法
void applyPostHandle(HttpServletRequest request, HttpServletResponse response, ModelAndView mv) throws Exception {
HandlerInterceptor[] interceptors = getInterceptors();
if (!ObjectUtils.isEmpty(interceptors)) {
// 逆序
for (int i = interceptors.length - 1; i >= 0; i--) {
HandlerInterceptor interceptor = interceptors[i];
interceptor.postHandle(request, response, this.handler, mv);
}
}
}

// 执行拦截器链的afterCompletion方法
void triggerAfterCompletion(HttpServletRequest request, HttpServletResponse response, Exception ex)
throws Exception {

HandlerInterceptor[] interceptors = getInterceptors();
if (!ObjectUtils.isEmpty(interceptors)) {
// 逆序
for (int i = this.interceptorIndex; i >= 0; i--) {
HandlerInterceptor interceptor = interceptors[i];
try {
interceptor.afterCompletion(request, response, this.handler, ex);
}
catch (Throwable ex2) {
logger.error("HandlerInterceptor.afterCompletion threw exception", ex2);
}
}
}
}
...
}

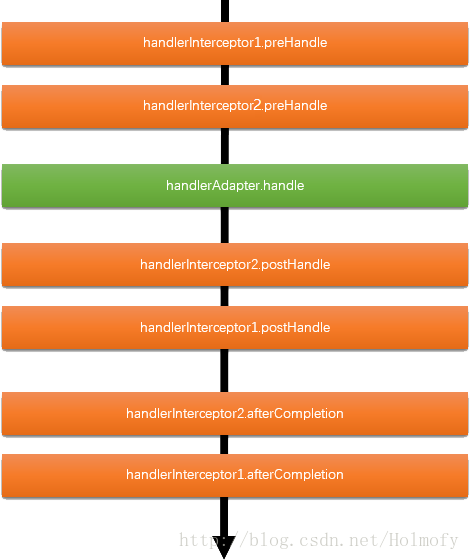

从上面的源码可以大致得到拦截器链与handler执行的先后顺序:

过滤链执行顺序

检查并解析文件上传请求

DispatcherServlet.checkMultipart()

这个部分在图上没有体现,因为文件上传的请求在项目中占的比重肯定不会很多:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
protected HttpServletRequest checkMultipart(HttpServletRequest request) throws MultipartException {
if (this.multipartResolver != null && this.multipartResolver.isMultipart(request)) {
if (WebUtils.getNativeRequest(request, MultipartHttpServletRequest.class) != null) {
// 请求已经被解析
logger.debug("Request is already a MultipartHttpServletRequest - if not in a forward, " +
"this typically results from an additional MultipartFilter in web.xml");
}
else if (hasMultipartException(request) ) {
// 请求已经解析失败了
logger.debug("Multipart resolution failed for current request before - " +
"skipping re-resolution for undisturbed error rendering");
}
else {
try {
// 使用multipartResolver去解析请求
// Spring提供了对Apache Commons-Fileupload的支持类:CommonsMultipartResolver
// 另外Spring还提供了Servlet3.0标准中的文件上传的支持类:StandardServletMultipartResolver
return this.multipartResolver.resolveMultipart(request);
}
catch (MultipartException ex) {
if (request.getAttribute(WebUtils.ERROR_EXCEPTION_ATTRIBUTE) != null) {
logger.debug("Multipart resolution failed for error dispatch", ex);
// Keep processing error dispatch with regular request handle below
}
else {
throw ex;
}
}
}
}
// If not returned before: return original request.
return request;
}

获取请求处理器

DispacherServlet.getHandler()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
// 遍历所有的HandlerMapping
for (HandlerMapping hm : this.handlerMappings) {
if (logger.isTraceEnabled()) {
logger.trace(
"Testing handler map [" + hm + "] in DispatcherServlet with name '" + getServletName() + "'");
}
// 根据请求uri得到处理请求的handler
// 根据请求uri得到所有匹配的interceptor
// 将handler和interceptor包装在一个HandlerExecutionChain中
HandlerExecutionChain handler = hm.getHandler(request);
if (handler != null) {
return handler;
}
}
return null;
}

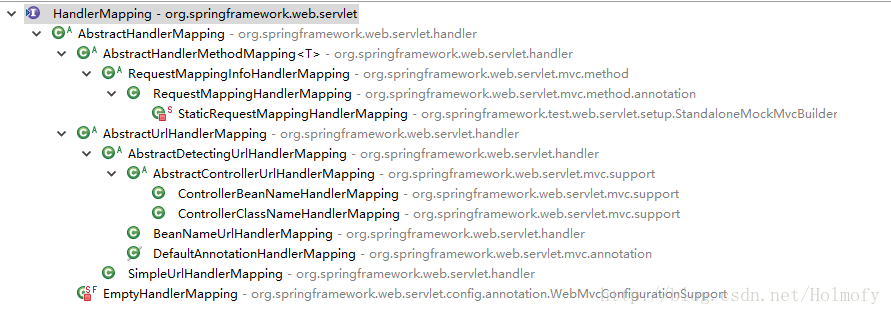

HandlerMapping

RequestMappingHandlerMapping

RequestMappingHandlerMapping是匹配@Controller和@RequestMapping注解的,这种方式也是最常用的:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
public class RequestMappingHandlerMapping extends RequestMappingInfoHandlerMapping
implements MatchableHandlerMapping, EmbeddedValueResolverAware {
...
@Override
protected boolean isHandler(Class<?> beanType) {
// RequestMappingHandlerMapping支持@Controller注解或RequestMapping注解
return (AnnotatedElementUtils.hasAnnotation(beanType, Controller.class) ||
AnnotatedElementUtils.hasAnnotation(beanType, RequestMapping.class));
}

/**
* RequestMappingHandlerMapping中getHandler来自父类AbstractHandlerMapping
* 为了减少篇幅我直接把父类的方法放在这里。
*/
public final HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
// 根据请求uri得到处理请求的handler
Object handler = getHandlerInternal(request);
if (handler == null) {
handler = getDefaultHandler();
}
if (handler == null) {
return null;
}
// Bean name or resolved handler?
if (handler instanceof String) {
String handlerName = (String) handler;
handler = getApplicationContext().getBean(handlerName);
}

// 根据请求uri得到所有匹配的interceptor
// 将handler和interceptor包装在一个HandlerExecutionChain中
HandlerExecutionChain executionChain = getHandlerExecutionChain(handler, request);
if (CorsUtils.isCorsRequest(request)) {
CorsConfiguration globalConfig = this.globalCorsConfigSource.getCorsConfiguration(request);
CorsConfiguration handlerConfig = getCorsConfiguration(handler, request);
CorsConfiguration config = (globalConfig != null ? globalConfig.combine(handlerConfig) : handlerConfig);
executionChain = getCorsHandlerExecutionChain(request, executionChain, config);
}
return executionChain;
}
/**
* RequestMappingHandlerMapping中getHandlerInternal来自父类AbstractHandlerMethodMapping
* 为了减少篇幅我直接把父类的方法放在这里。
*/
protected HandlerMethod getHandlerInternal(HttpServletRequest request) throws Exception {
String lookupPath = getUrlPathHelper().getLookupPathForRequest(request);
if (logger.isDebugEnabled()) {
logger.debug("Looking up handler method for path " + lookupPath);
}
this.mappingRegistry.acquireReadLock();
try {
/**
* // HandlerMethod代表处理请求的方法
* public class HandlerMethod {
* // 加了@Controller注解的bean
* private final Object bean;
* private final BeanFactory beanFactory;
* private final Class<?> beanType;
* // 加了@RequestMapping注解的方法
* private final Method method;
* private final Method bridgedMethod;
* // 方法参数,参数上可能加了@PathVariable,@RequestParam,
* // @RequestHeader,@CookieValue等注解
* private final MethodParameter[] parameters;
* // 方法上可能有ResponseStatus注解
* private HttpStatus responseStatus;
* private String responseStatusReason;
* private HandlerMethod resolvedFromHandlerMethod;
* }
*
*/
// 处理请求的方法
HandlerMethod handlerMethod = lookupHandlerMethod(lookupPath, request);
if (logger.isDebugEnabled()) {
if (handlerMethod != null) {
logger.debug("Returning handler method [" + handlerMethod + "]");
}
else {
logger.debug("Did not find handler method for [" + lookupPath + "]");
}
}
return (handlerMethod != null ? handlerMethod.createWithResolvedBean() : null);
}
finally {
this.mappingRegistry.releaseReadLock();
}
}
}

获取处理器适配器

DispatcherServlet.getHandlerAdapter()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
// 遍历所有的HandlerAdapter
for (HandlerAdapter ha : this.handlerAdapters) {
if (logger.isTraceEnabled()) {
logger.trace("Testing handler adapter [" + ha + "]");
}
// 找到一个支持处理该类型handler的HandlerAdapter并返回
if (ha.supports(handler)) {
return ha;
}
}
// 没有合适的HandlerAdapter将会抛异常
throw new ServletException("No adapter for handler [" + handler +
"]: The DispatcherServlet configuration needs to include a HandlerAdapter that supports this handler");
}

HandlerAdapter

以上的HandlerAdapter分别用来适配以下几种控制器:

  • SimpleServletHandlerAdapter适配javax.servlet.Servlet接口
  • SimpleControllerHandlerAdapter适配org.springframework.web.servlet.mvc.Controller接口(这是Spring2.5之前的控制器需要实现的接口)
  • HttpRequestHandlerAdapter适配org.springframework.web.HttpRequestHandler接口,包括ResourceHttpRequestHandler处理ResourceResolver解析出的静态资源,以及通过Http协议暴露的HTTP invoker。
  • AnnotationMethodHandlerAdapter是Spring 3.2之前处理@Controller注解类中的@RequestMapping注解方法的适配器。
  • RequestMappingHandlerAdapter是Spring3.2之后处理@Controller注解类中的@RequestMapping注解方法的适配器。

RequestMappingHandlerAdapter与AnnotationMethodHandlerAdapter相比提供了更多的扩展功能,比如Servlet3支持的异步请求,Controller切面支持注解@ControllerAdvice和ControllerAdviceBean等。

RequestMappingHandlerAdapter

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
public class RequestMappingHandlerAdapter extends AbstractHandlerMethodAdapter
implements BeanFactoryAware, InitializingBean {
...
/**
* RequestMappingHandlerAdapter中handle来自父类AbstractHandlerMethodAdapter
* 为了减少篇幅我直接把它放在这里。
*/
public final ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler)
throws Exception {
// 调用子类的handleInternal
return handleInternal(request, response, (HandlerMethod) handler);
}

@Override
protected ModelAndView handleInternal(HttpServletRequest request,
HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {

ModelAndView mav;
checkRequest(request);

if (this.synchronizeOnSession) {
// 同步访问Session的情况
HttpSession session = request.getSession(false);
if (session != null) {
Object mutex = WebUtils.getSessionMutex(session);
synchronized (mutex) {
mav = invokeHandlerMethod(request, response, handlerMethod);
}
}
else {
// HttpSession不存在就没不要加同步锁
mav = invokeHandlerMethod(request, response, handlerMethod);
}
}
else {
// 直接调用
mav = invokeHandlerMethod(request, response, handlerMethod);
}

if (!response.containsHeader(HEADER_CACHE_CONTROL)) {
if (getSessionAttributesHandler(handlerMethod).hasSessionAttributes()) {
applyCacheSeconds(response, this.cacheSecondsForSessionAttributeHandlers);
}
else {
prepareResponse(response);
}
}

return mav;
}
protected ModelAndView invokeHandlerMethod(HttpServletRequest request,
HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {

ServletWebRequest webRequest = new ServletWebRequest(request, response);
try {
WebDataBinderFactory binderFactory = getDataBinderFactory(handlerMethod);
ModelFactory modelFactory = getModelFactory(handlerMethod, binderFactory);

// 包装HandlerMethod
ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);
// argumentResolvers负责处理方法的参数
// 比如说参数可能是请求参数,也可能是HttpServletRequest,HttpServletResponse,
// 注解@RequestHeader,@CookieValue,@PathVariable,@RequestBody等。
// 更多详细内容可以查看HandlerMethodArgumentResolver接口
invocableMethod.setHandlerMethodArgumentResolvers(this.argumentResolvers);
// returnValueHandlers负责处理方法的返回值
// 返回值可能是viewName,View,Model,ModelAndView,HttpEntity,
// @ResponseBody返回json,xml,又或者是异步任务等。
// 更多详细内容可以查看HandlerMethodReturnValueHandler接口
invocableMethod.setHandlerMethodReturnValueHandlers(this.returnValueHandlers);
// 创建WebDataBinder,用于将请求参数绑定到JavaBean中,作为方法参数
invocableMethod.setDataBinderFactory(binderFactory);
// parameterNameDiscoverer用于获取方法中的请求参数的名字
invocableMethod.setParameterNameDiscoverer(this.parameterNameDiscoverer);

// ModelAndViewContainer和ModelAndView类似,都是包装ModelMap和View的。
ModelAndViewContainer mavContainer = new ModelAndViewContainer();
mavContainer.addAllAttributes(RequestContextUtils.getInputFlashMap(request));
modelFactory.initModel(webRequest, mavContainer, invocableMethod);
mavContainer.setIgnoreDefaultModelOnRedirect(this.ignoreDefaultModelOnRedirect);

AsyncWebRequest asyncWebRequest = WebAsyncUtils.createAsyncWebRequest(request, response);
asyncWebRequest.setTimeout(this.asyncRequestTimeout);

// 异步任务相关的设置
WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
asyncManager.setTaskExecutor(this.taskExecutor);
asyncManager.setAsyncWebRequest(asyncWebRequest);
asyncManager.registerCallableInterceptors(this.callableInterceptors);
asyncManager.registerDeferredResultInterceptors(this.deferredResultInterceptors);

if (asyncManager.hasConcurrentResult()) {
Object result = asyncManager.getConcurrentResult();
mavContainer = (ModelAndViewContainer) asyncManager.getConcurrentResultContext()[0];
asyncManager.clearConcurrentResult();
if (logger.isDebugEnabled()) {
logger.debug("Found concurrent result value [" + result + "]");
}
invocableMethod = invocableMethod.wrapConcurrentResult(result);
}

// 调用handler
invocableMethod.invokeAndHandle(webRequest, mavContainer);
if (asyncManager.isConcurrentHandlingStarted()) {
return null;
}

// 将ModelAndViewContainer转成ModelAndView
return getModelAndView(mavContainer, modelFactory, webRequest);
}
finally {
webRequest.requestCompleted();
}
}
...
}

请求处理方法

HandlerMethod

HandlerMethod就代表了我们处理请求的方法,也就是我们写在Controller里面有@RequestMapping注解的方法。

HandlerMethod

beanmethod两个属性就能调用这个方法了。

从上面的RequestMappingHandlerAdapter的代码可以看到我们用的是它的子类ServletInvocableHandlerMethod,它的继承关系也很简单:

HandlerMethod

子类InvocableHandlerMethod中有几个重要字段:

  • WebDataBinderFactory负责创建DataBinder用于将请求参数绑定方法的参数中
  • HandlerMethodArgumentResolverComposite是一组HandlerMethodArgumentResolver,用于解析handler方法的参数,比如参数有@PathVariable注解就把请求uri中携带的参数注入进去,如果有@CookieValue注解就把请求Cookie注入,如果有@RequestParam注解就把请求?后的参数注入进去…
  • ParameterNameDiscoverer负责把handler方法的参数名取出来,方便在没有@RequestParam等任何注解的时候和请求参数的名字匹配。

HandlerMethod子类的字段

ServletInvocableHandlerMethod也有一个重要的参数:

  • HandlerMethodReturnValueHandlerComposite是一组HandlerMethodReturnValueHandler,他们用来处理handler方法的返回值。比如方法上有@ResponseBody注解就把返回值序列化成JSON或XML响应给客户端。

请求处理方法的参数解析和返回值处理

HandlerMethodArgumentResolver和**HandlerMethodReturnValueHandler**

HandlerMethodArgumentResolver用于解析请求并注入到方法的参数重,可以通过官方文档查看SpringMVC支持什么类型的参数。

HandlerMethodReturnValueHandler用于处理Controller方法的返回值,可以通过官方文档查看SpringMVC支持什么类型的返回值。

RequestMappingHandlerAdapter中有定义了默认的参数解析器和返回值处理器

默认HandlerMethodArgumentResolver

默认HandlerMethodReturnValueHandler

处理请求分发结果

DispatcherServlet.processDispatchResult()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {

boolean errorView = false;

// 前面的过程是否出现异常
if (exception != null) {
if (exception instanceof ModelAndViewDefiningException) {
logger.debug("ModelAndViewDefiningException encountered", exception);
// 用户抛出ModelAndViewDefiningException异常,可能指定特定的错误页面
mv = ((ModelAndViewDefiningException) exception).getModelAndView();
}
else {
// 对于其他异常交给handlerExceptionResolver异常解析器处理
Object handler = (mappedHandler != null ? mappedHandler.getHandler() : null);
mv = processHandlerException(request, response, handler, exception);
errorView = (mv != null);
}
}

// 请求得到的响应是否返回页面,可能是json,xml等响应
if (mv != null && !mv.wasCleared()) {
// 渲染视图
render(mv, request, response);
if (errorView) {
WebUtils.clearErrorRequestAttributes(request);
}
}
else {
if (logger.isDebugEnabled()) {
logger.debug("Null ModelAndView returned to DispatcherServlet with name '" + getServletName() +
"': assuming HandlerAdapter completed request handling");
}
}

if (WebAsyncUtils.getAsyncManager(request).isConcurrentHandlingStarted()) {
// Concurrent handling started during a forward
return;
}

if (mappedHandler != null) {
mappedHandler.triggerAfterCompletion(request, response, null);
}
}

解析视图名并渲染视图

DispatcherServlet.render(), resolveViewName()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
// 解析请求的语言
Locale locale = this.localeResolver.resolveLocale(request);
response.setLocale(locale);

View view;
// ModelAndView中的View是一个字符串
if (mv.isReference()) {
// 视图解析器ViewResolver解析视图的名字,得到View
// 用的最多的视图解析器就是InternalResourceViewResolver,
// 它根据返回的viewName加上前缀后缀得到真正的jsp页面的位置。
view = resolveViewName(mv.getViewName(), mv.getModelInternal(), locale, request);
if (view == null) {
throw new ServletException("Could not resolve view with name '" + mv.getViewName() +
"' in servlet with name '" + getServletName() + "'");
}
}
// ModelAndView中的view就是View类型
else {
view = mv.getView();
if (view == null) {
throw new ServletException("ModelAndView [" + mv + "] neither contains a view name nor a " +
"View object in servlet with name '" + getServletName() + "'");
}
}

try {
if (mv.getStatus() != null) {
response.setStatus(mv.getStatus().value());
}
// 渲染视图
view.render(mv.getModelInternal(), request, response);
}
catch (Exception ex) {
if (logger.isDebugEnabled()) {
logger.debug("Error rendering view [" + view + "] in DispatcherServlet with name '" +
getServletName() + "'", ex);
}
throw ex;
}
}
protected View resolveViewName(String viewName, Map<String, Object> model, Locale locale,
HttpServletRequest request) throws Exception {

// 遍历所有的viewResolver
for (ViewResolver viewResolver : this.viewResolvers) {
// 根据viewName解析得到View对象
View view = viewResolver.resolveViewName(viewName, locale);
if (view != null) {
return view;
}
}
return null;
}

#视图和视图解析器

ViewResolver和**View**

ViewResolver就是把我们在Controller中返回的viewName解析成一个实际的视图层对象;Spring支持的视图层技术包括JSP,FreeMarker,Velocity,Groovy,Tiles,PDF,Excel等,还有就是Spring官方比较推荐的Thymeleaf(Spring没有对Thymeleaf直接支持,需要导入Thymeleaf的jar包)。

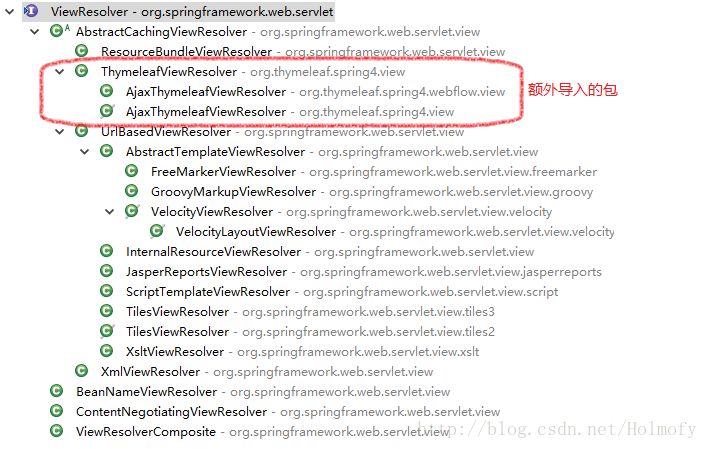

ViewResolver

这些视图解析器解析viewName得到如下的视图对象:

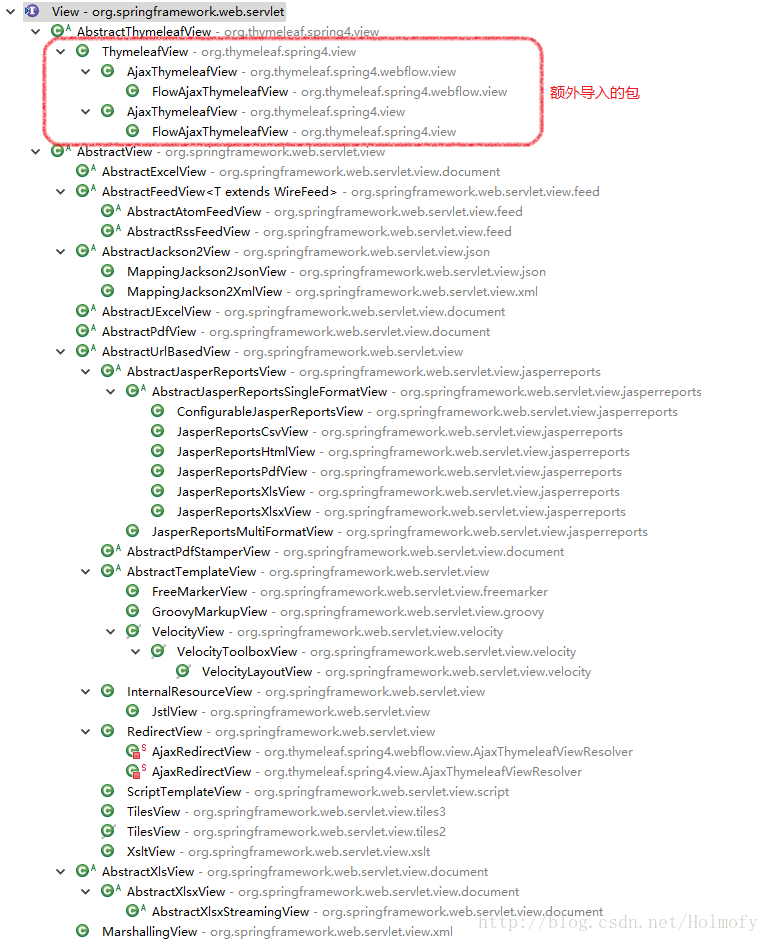

View

InternalResourceViewResolver

InternalResourceViewResolver是用的最多ViewResolver。

想要分析InternalResourceViewResolver,我们还需要看看它父类的代码(resolveViewName方法在父类中):

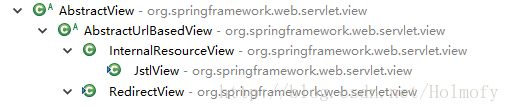

InternalResourceViewResolver

AbstractCachingViewResolver

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
/**
* 所有的视图层技术都会做缓存
*/
public abstract class AbstractCachingViewResolver extends WebApplicationObjectSupport implements ViewResolver {
/** 默认最大缓存数为1024 */
public static final int DEFAULT_CACHE_LIMIT = 1024;
/** 用于标记缓存中解析失败的viewName */
private static final View UNRESOLVED_VIEW = new View() {
public String getContentType() {
return null;
}
public void render(Map<String, ?> model, HttpServletRequest request, HttpServletResponse response) {
}
};
/** 最大缓存数 */
private volatile int cacheLimit = DEFAULT_CACHE_LIMIT;

/** 如果第一次未解析成功,下一次是否再去解析 */
private boolean cacheUnresolved = true;

/** 视图缓存,加快视图解析速度
* 将ConcurrentHashMap的无锁特性以及LinkedHashMap的缓存特性结合起来使用
*/
/** 无锁缓存 */
private final Map<Object, View> viewAccessCache = new ConcurrentHashMap<Object, View>(DEFAULT_CACHE_LIMIT);
/** LRU缓存 */
private final Map<Object, View> viewCreationCache =
new LinkedHashMap<Object, View>(DEFAULT_CACHE_LIMIT, 0.75f, true) {
protected boolean removeEldestEntry(Map.Entry<Object, View> eldest) {
if (size() > getCacheLimit()) {
// 当缓存容量达到上限,清除最早未使用的View
viewAccessCache.remove(eldest.getKey());// 把无锁缓存中的数据清除
return true; // 返回true,清除Lru缓存数据
} else {
return false;
}
}
};
public View resolveViewName(String viewName, Locale locale) throws Exception {
if (!isCache()) {
// 不允许缓存就直接创建视图
return createView(viewName, locale);
}
else {
/**
* 直接把视图名和地区连成字符串作为key
* protected Object getCacheKey(String viewName, Locale locale) {
* return viewName + '_' + locale;
* }
*/
Object cacheKey = getCacheKey(viewName, locale);
View view = this.viewAccessCache.get(cacheKey);
if (view == null) {
// 无锁缓存中没有命中,从Lru缓存中查找
synchronized (this.viewCreationCache) { // 多线程加同步锁
view = this.viewCreationCache.get(cacheKey);
if (view == null) {
// 让子类创建视图对象
view = createView(viewName, locale);
if (view == null && this.cacheUnresolved) {
// 视图解析失败,下次就不解析了,放一个UNRESOLVED_VIEW标志到缓存中
view = UNRESOLVED_VIEW;
}
if (view != null) {
// 放入无锁缓存
this.viewAccessCache.put(cacheKey, view);
// 放入Lru缓存
this.viewCreationCache.put(cacheKey, view);
if (logger.isTraceEnabled()) {
logger.trace("Cached view [" + cacheKey + "]");
}
}
}
}
}
// 如果是标记的UNRESOLVED_VIEW,就返回null,让下一个视图解析器解析
return (view != UNRESOLVED_VIEW ? view : null);
}
}
protected View createView(String viewName, Locale locale) throws Exception {
return loadView(viewName, locale);
}
// 留给子类实现
protected abstract View loadView(String viewName, Locale locale) throws Exception;
}

UrlBasedViewResolver

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
public class UrlBasedViewResolver extends AbstractCachingViewResolver implements Ordered {

/** 返回字符串时可以加的两个前缀,SpringMVC会更具这两个前缀选用不同的View */
public static final String REDIRECT_URL_PREFIX = "redirect:";
public static final String FORWARD_URL_PREFIX = "forward:";

/** 这就是我们在InternalResourceViewResolver中配置的前后缀 */
private String prefix = "";
private String suffix = "";

// 配置通配符,代表这个ViewResolver可接受的viewName
private String[] viewNames;
// order代表了ViewResolver的优先级,值越小优先级越高
// 这里的order默认是Integer.MAX_VALUE,也就是优先级最低
private int order = Integer.MAX_VALUE;

protected View createView(String viewName, Locale locale) throws Exception {
if (!canHandle(viewName, locale)) {
// 检查viewName是否被viewNames接受
return null;
}
// 检查"redirect:"前缀
if (viewName.startsWith(REDIRECT_URL_PREFIX)) {
String redirectUrl = viewName.substring(REDIRECT_URL_PREFIX.length());
// "redirect:"创建RedirectView
RedirectView view = new RedirectView(redirectUrl, isRedirectContextRelative(), isRedirectHttp10Compatible());
view.setHosts(getRedirectHosts());
return applyLifecycleMethods(viewName, view);
}
// 检查"forward:"前缀
if (viewName.startsWith(FORWARD_URL_PREFIX)) {
String forwardUrl = viewName.substring(FORWARD_URL_PREFIX.length());
// "forward:"前缀创建InternalResourceView
return new InternalResourceView(forwardUrl);
}
// 否则调用父类createView,让其回调loadView
return super.createView(viewName, locale);
}
protected View loadView(String viewName, Locale locale) throws Exception {
// 根据viewName构造View
AbstractUrlBasedView view = buildView(viewName);
View result = applyLifecycleMethods(viewName, view);
return (view.checkResource(locale) ? result : null);
}
protected AbstractUrlBasedView buildView(String viewName) throws Exception {
// 子类中设置ViewClass
AbstractUrlBasedView view = (AbstractUrlBasedView) BeanUtils.instantiateClass(getViewClass());
// 加前缀,加后缀,得到真实路径
view.setUrl(getPrefix() + viewName + getSuffix());

String contentType = getContentType();
if (contentType != null) {
view.setContentType(contentType);
}

view.setRequestContextAttribute(getRequestContextAttribute());
view.setAttributesMap(getAttributesMap());

Boolean exposePathVariables = getExposePathVariables();
if (exposePathVariables != null) {
view.setExposePathVariables(exposePathVariables);
}
Boolean exposeContextBeansAsAttributes = getExposeContextBeansAsAttributes();
if (exposeContextBeansAsAttributes != null) {
view.setExposeContextBeansAsAttributes(exposeContextBeansAsAttributes);
}
String[] exposedContextBeanNames = getExposedContextBeanNames();
if (exposedContextBeanNames != null) {
view.setExposedContextBeanNames(exposedContextBeanNames);
}

return view;
}
}

InternalResourceViewResolver

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
public class InternalResourceViewResolver extends UrlBasedViewResolver {
// 检查类路径下是否添加了JSTL的依赖包
private static final boolean jstlPresent = ClassUtils.isPresent(
"javax.servlet.jsp.jstl.core.Config", InternalResourceViewResolver.class.getClassLoader());

// 使用include还是使用forward,
// 默认false,也就是默认使用forward
private Boolean alwaysInclude;

public InternalResourceViewResolver() {
// 如果类路径下有JSTL的依赖包则使用JstlView,否则使用InternalResourceView
Class<?> viewClass = requiredViewClass();
if (InternalResourceView.class == viewClass && jstlPresent) {
viewClass = JstlView.class;
}
setViewClass(viewClass);
}

public InternalResourceViewResolver(String prefix, String suffix) {
this();
setPrefix(prefix);
setSuffix(suffix);
}

@Override
protected Class<?> requiredViewClass() {
return InternalResourceView.class;
}

public void setAlwaysInclude(boolean alwaysInclude) {
this.alwaysInclude = alwaysInclude;
}


@Override
protected AbstractUrlBasedView buildView(String viewName) throws Exception {
InternalResourceView view = (InternalResourceView) super.buildView(viewName);
if (this.alwaysInclude != null) {
view.setAlwaysInclude(this.alwaysInclude);
}
view.setPreventDispatchLoop(true);
return view;
}

}

InternalResourceView,RedirectView,JstlView

前面ViewResolver中涉及到了三个View的实现类:InternalResourceView,RedirectView,JstlView

InternalResourceView

AbstractView

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public abstract class AbstractView extends WebApplicationObjectSupport implements View, BeanNameAware {
...
public void render(Map<String, ?> model, HttpServletRequest request, HttpServletResponse response) throws Exception {
if (logger.isTraceEnabled()) {
logger.trace("Rendering view with name '" + this.beanName + "' with model " + model +
" and static attributes " + this.staticAttributes);
}
// 合并request,model中的数据
Map<String, Object> mergedModel = createMergedOutputModel(model, request, response);
// 设置响应头
prepareResponse(request, response);
// 将model中的数据渲染到视图上
renderMergedOutputModel(mergedModel, getRequestToExpose(request), response);
}
// 由子类实现该方法
protected abstract void renderMergedOutputModel(
Map<String, Object> model, HttpServletRequest request, HttpServletResponse response) throws Exception;
}

InternalResourceView

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
public class InternalResourceView extends AbstractUrlBasedView {
...
protected void renderMergedOutputModel(
Map<String, Object> model, HttpServletRequest request, HttpServletResponse response) throws Exception {

// 将model中的数据作为request的Attribute
exposeModelAsRequestAttributes(model, request);

// 我们可以重载InternalResourceView.exposeHelpers方法
// 添加一些工具方法
// JstlView就是重载了这个方法
exposeHelpers(request);

// 得到分发的路径
String dispatcherPath = prepareForRendering(request, response);

// 获取javax.servlet.RequestDispatcher
RequestDispatcher rd = getRequestDispatcher(request, dispatcherPath);
if (rd == null) {
throw new ServletException("Could not get RequestDispatcher for [" + getUrl() +
"]: Check that the corresponding file exists within your web application archive!");
}

// If already included or response already committed, perform include, else forward.
if (useInclude(request, response)) {
// RequestDispatcher.include
rd.include(request, response);
}

else {
// RequestDispatcher.forward
rd.forward(request, response); // forward
}
}
}

RedirectView

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
public class RedirectView extends AbstractUrlBasedView implements SmartView {
...
protected void renderMergedOutputModel(Map<String, Object> model, HttpServletRequest request,
HttpServletResponse response) throws IOException {
...
sendRedirect(request, response, targetUrl, this.http10Compatible);
}
protected void sendRedirect(HttpServletRequest request, HttpServletResponse response,
String targetUrl, boolean http10Compatible) throws IOException {

// HttpServletResponse.encodeRedirectURL()用于将sessionId编码到url中
String encodedURL = (isRemoteHost(targetUrl) ? targetUrl : response.encodeRedirectURL(targetUrl));
if (http10Compatible) {
HttpStatus attributeStatusCode = (HttpStatus) request.getAttribute(View.RESPONSE_STATUS_ATTRIBUTE);
if (this.statusCode != null) {
response.setStatus(this.statusCode.value());
response.setHeader("Location", encodedURL);
}
else if (attributeStatusCode != null) {
response.setStatus(attributeStatusCode.value());
response.setHeader("Location", encodedURL);
}
else {
// 默认的302重定向状态码
response.sendRedirect(encodedURL);
}
}
else {
HttpStatus statusCode = getHttp11StatusCode(request, response, targetUrl);// Http1.1
response.setStatus(statusCode.value());
response.setHeader("Location", encodedURL);
}
}
}

本作品采用 知识共享署名 4.0 国际许可协议 进行许可。

转载时请注明原文链接:https://blog.hufeifei.cn/2017/12/J2EE/SpringMVC/

鼓励一下
支付宝微信
